2.01 Een controller maken

Naar overzicht

Uitleg bij de opdracht

Leren

We gaan een triplex controller maken met daarop een micro bit. Met deze controller gaan we een robot, auto of boot aansturen.

Doen

  • We gaan een triplex controller maken met een figuurzaag.
  • We zetten daar een micro bit op en een batterijhouder.
  • We programmeren de micro bit zodat een robot, auto of boot bestuurd kan worden.

Benodigdheden:


1. Micro bit 2. batterijhouder 3V 3. 2 houten schijven 4. 2 potmeters met sluitmoeren 5. 4 schroeven 20 mm 6. 4 moeren m3 7. 4 soldeerlippen                8. 4 plastic afstand houders 9. 4 elektrische draadjes 10. triplex A4                  11. evt. fietsband

Gereedschap:
Carbon papier – potlood – figuurzaag – schuurpapier – boormachine met boren 3mm en 6 mm  en 6,5 mm. – soldeerbout – tin.

Maken

Print controller maken voor een papieren uitleg of volg de stappen hier onder.

  1. Print de voorbeeld  controller .
  2. Trek het voorbeeld over met behulp van carbon papier over op het triplex. Vergeet niet de twee puntjes aan te geven.
  3. Zaag het voorbeeld uit.
  4. Maak de zijkanten glad met schuurpapier.
  5. Boor met een 3mm boor de gaatjes.
  6. Maak de gaatjes groter met een 6,6 mm boor.
  7. Duw de potmeters door de gaten. Zorg ervoor dat de 3 punten naar boven staan. Haal eerst de sluitmoeren eraf.
  8. Er zit nog een lipje. Hiermee zet je de potmeter vast.
    Maak daar ook een gaatje voor en duw de potmeters helemaal vast.
  9. Pak de houten schijven en maak het gat groter met een 6mm boortje. Duw de schijven op de potmeters.
  10. Vind je dat mooi, knip dan een stukje band met de breedte van de schijf en schuif dat over de schijf zodat hij een zwarte zijkant krijgt.
  11. Wij gaan nu de micro bit vastzetten.

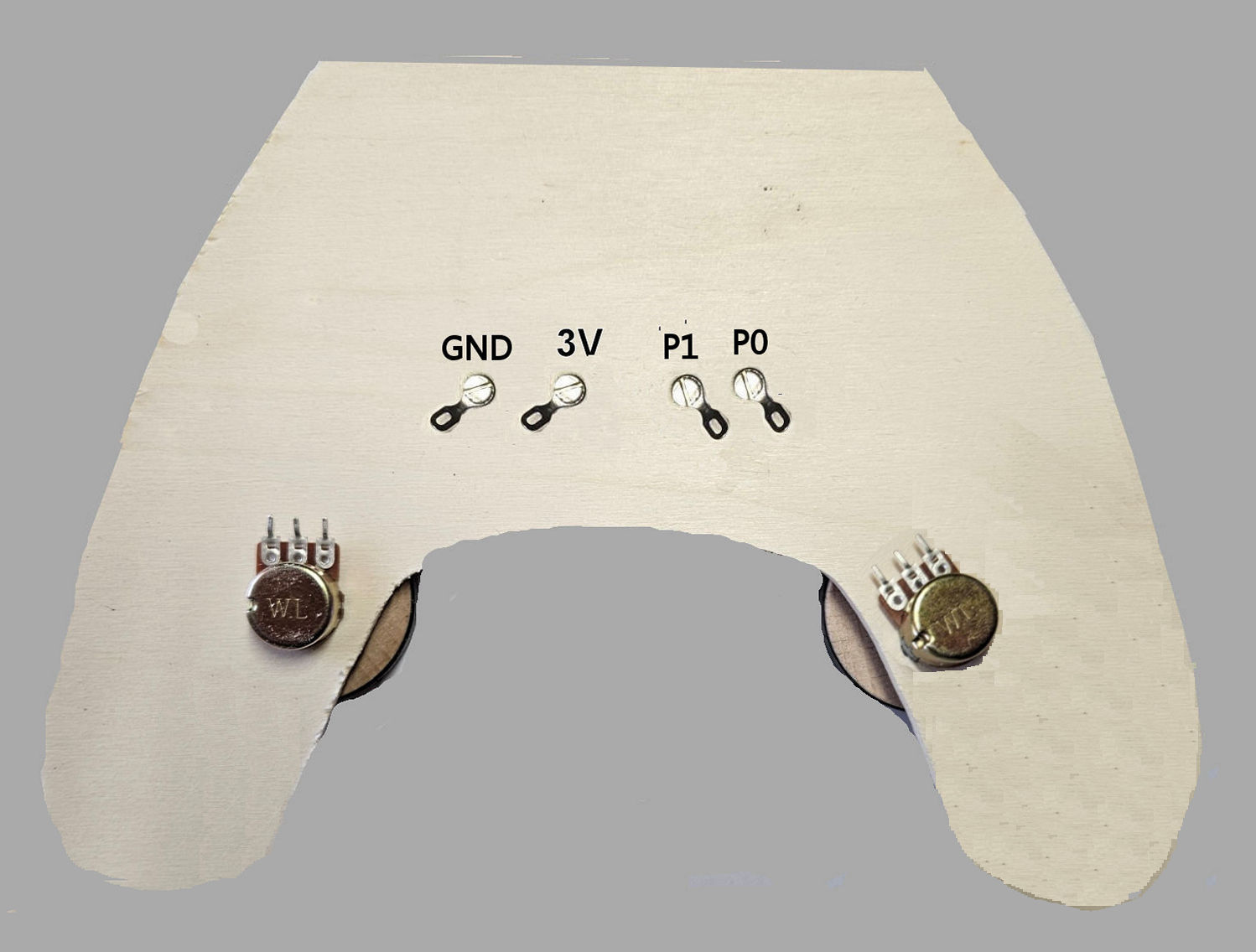

  12. Leg de micro bit op de joystick en zet puntjes door de gaten bij 0, 1. 3V en GND.
  13. Boor met een 3 mm  boor de gaatjes.
  14. Duw de schroeven met een soldeer lip eraan door een gat.
  15. Zet eerst een afstandshouder erop en daarna de micro bit.
  16. Zet op alle schroeven een moer en draai die vast.
